家用风扇的内部有一些巧妙的机制,尤其是齿轮和杠杆,它们会使风扇来回摆动。这是因为里面有3种机制在起作用,今天我们就来仔细探究一下这些机械工作原理

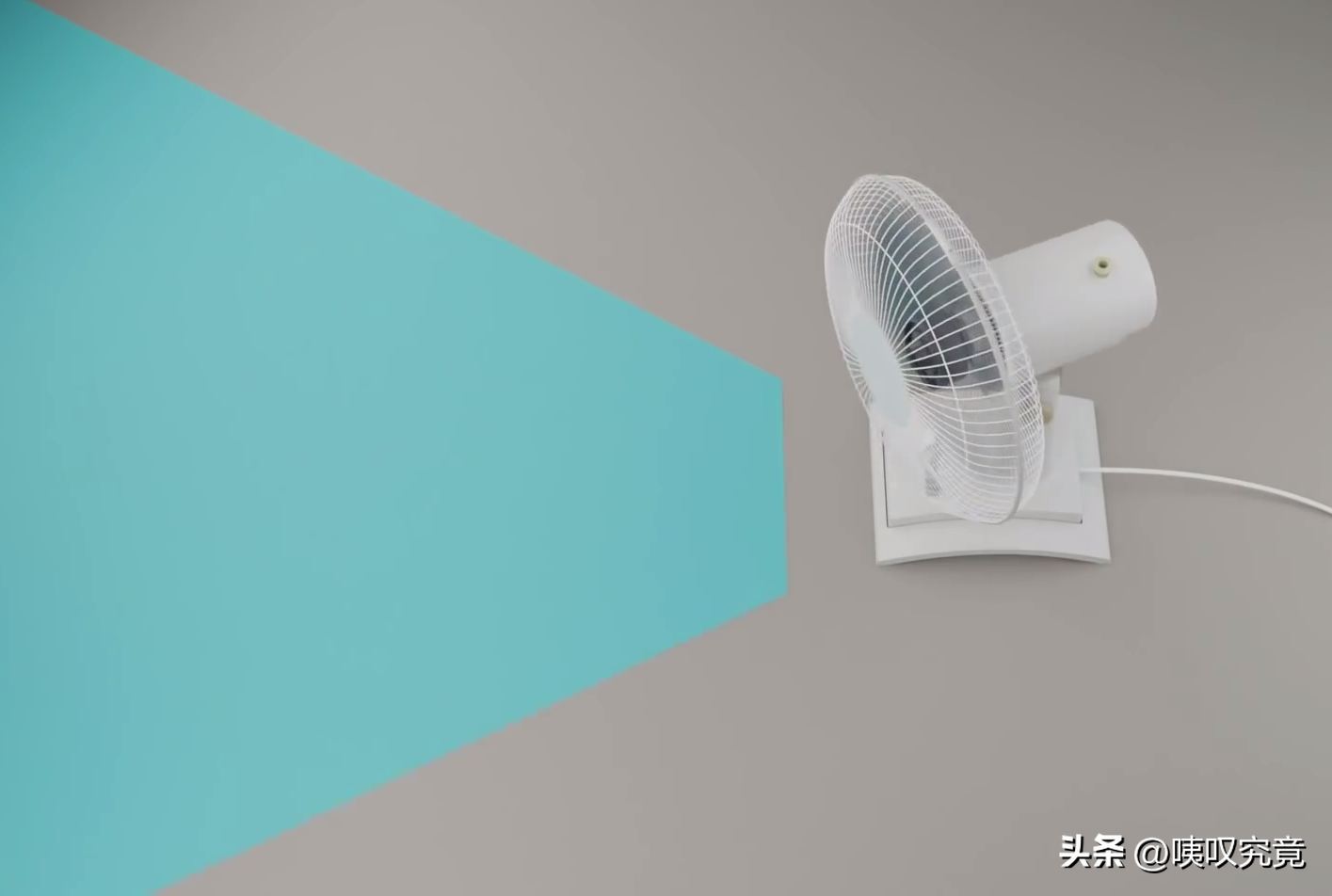

普通风扇

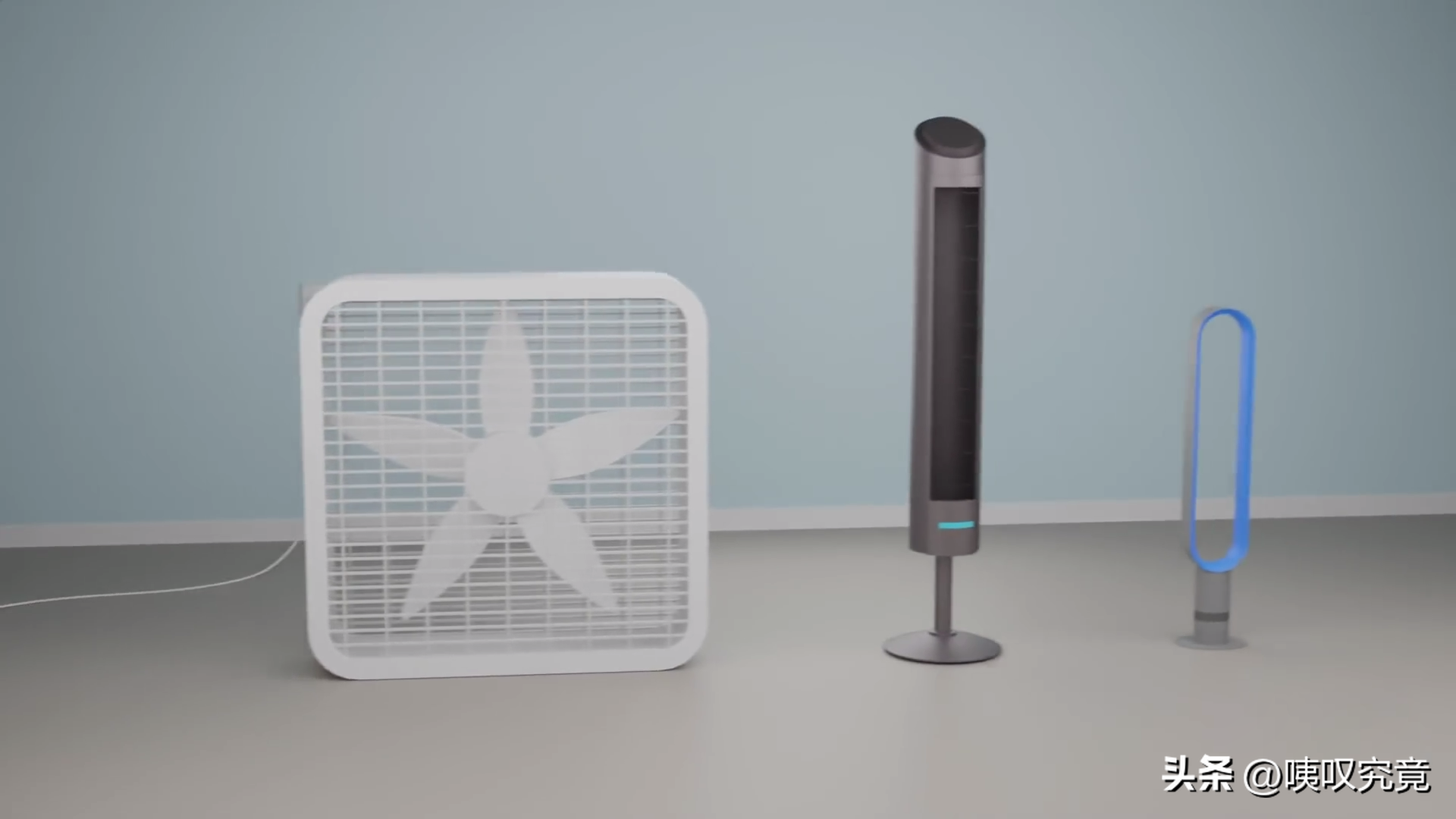

你的风扇可能略有不同,但它们的工作原理可能是相似的。除非你家的是箱式风扇、塔式风扇或无叶片风扇,那可能要等下次再研究了
各种家用风扇

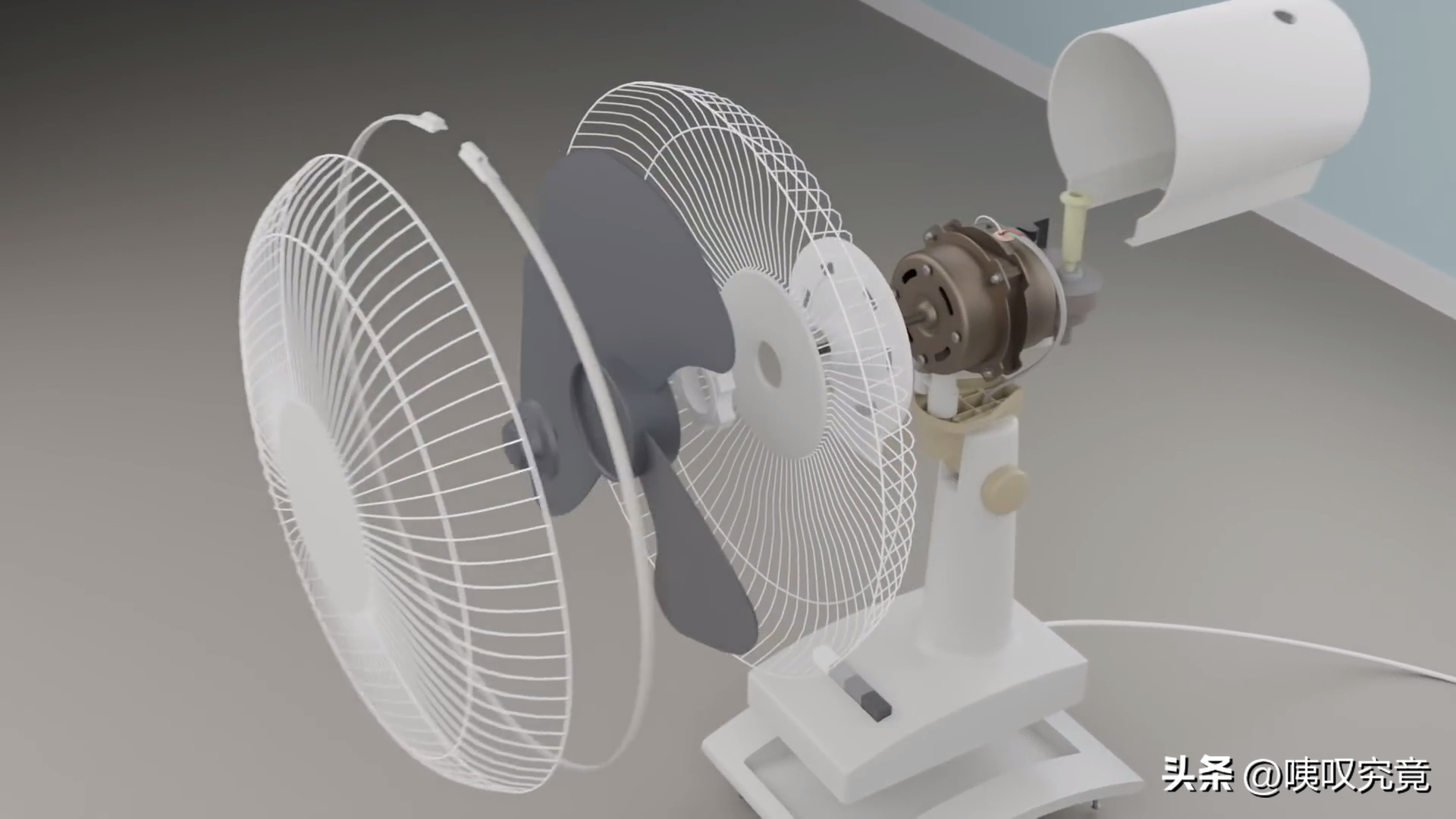

今天我们说这个最普通的家用电风扇,其实拆开一个风扇很简单,几个螺丝一拧开,风扇就散开了。风扇底部一般都是控制风扇开关和速度的按钮、机身有调整风扇角度的旋钮,然后就是顶部控制风扇摇摆与否的销钉
拆解的风扇
我们都知道白色按钮是关闭风扇的,另外3个是风速按钮。不知道你发现了没有:每次你按下一个风速按钮后,之前的按钮就会被释放,而白色按钮怎么也按不下去?

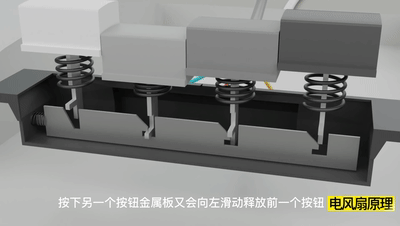

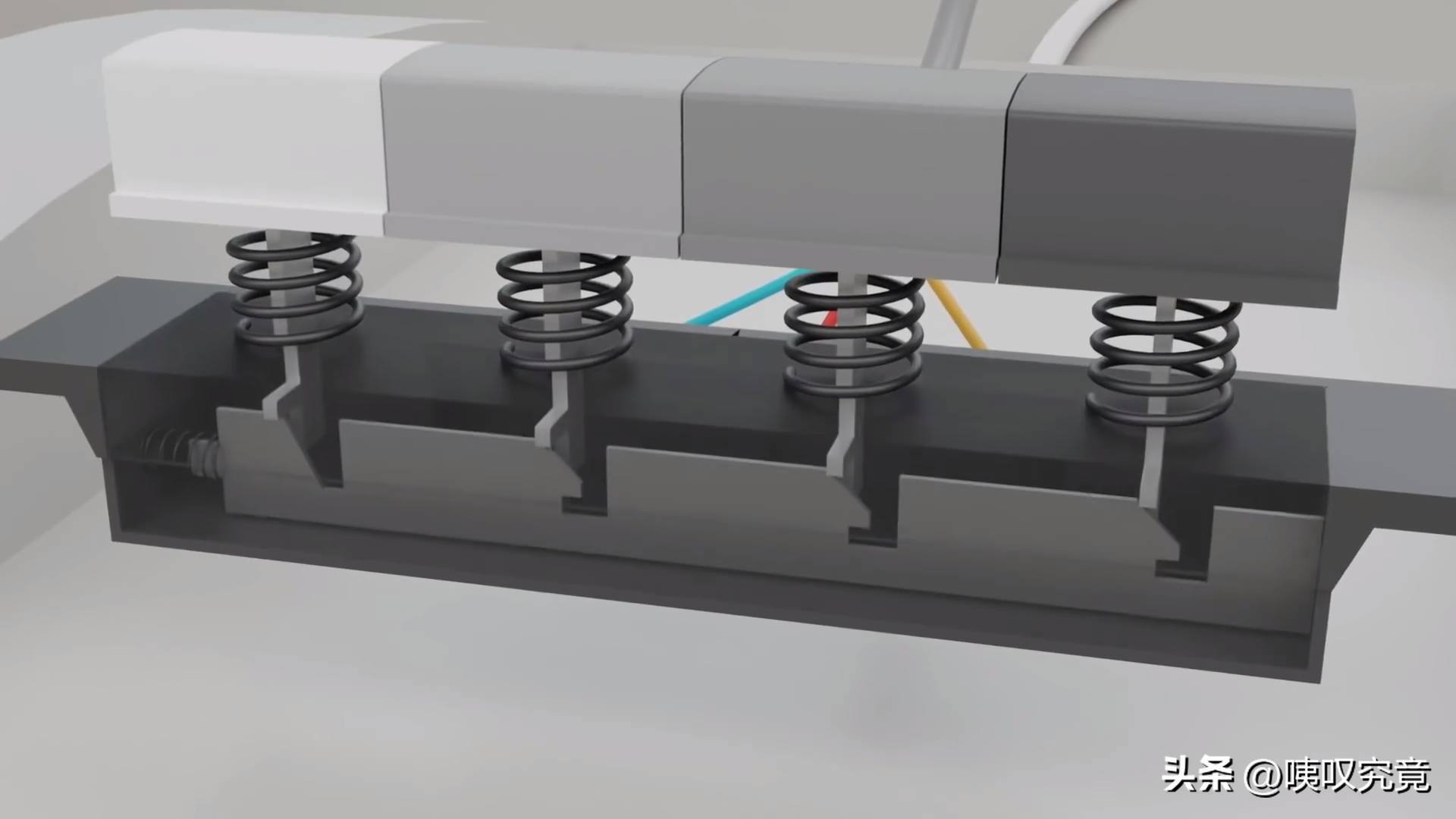

这是因为每个按钮下面都有一个弹簧,负责把按钮推回原位。在这些下面还有一个金属板,上面有一些锯齿状的切口(如下图)
控制按钮
当我们按下一个按钮时,金属板开始向左滑动直到听到“咔嗒”一声,此时按钮就被卡住了。按下另一个按钮,金属板又开始向左滑动,然后第一个按钮就被释放了,但是白色按钮下面是没有卡槽切开的,所以它只能释放其它按钮,于是风扇关闭了
按钮后面是3根彩色电线,无论按下哪个按钮,都会向上发送一个信号,通过电线传入风扇顶部的电机,以启动风扇按我们选择的速度旋转
如果我们想吹更多的地方,只需要按下机身顶部的销钉,风扇就开始左右摇摆了,这又是如何做到的呢?

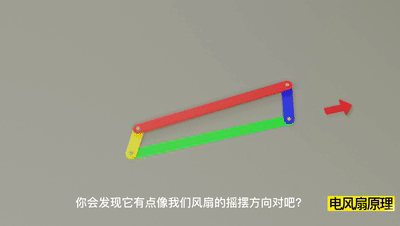

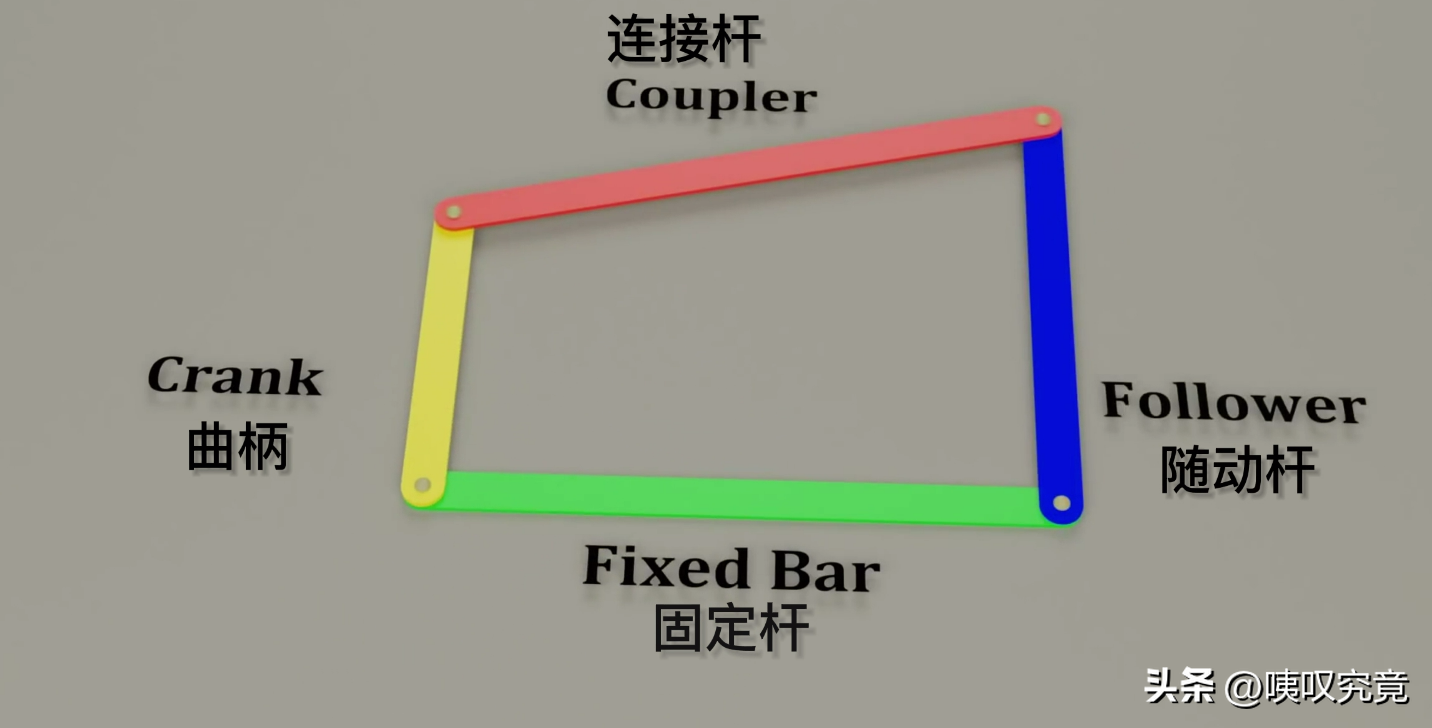

4杆机构
别急,我们先来了解一下上图的4杆机构,每个杆由销连接,它们可以自由旋转。其中一个杆通常固定在适当的位置,一般都是绿色的杆固定不动,叫做固定杆,黄色的杆叫曲柄,通常电机驱动它旋转,然后其他2杆也跟着一起旋转运动。

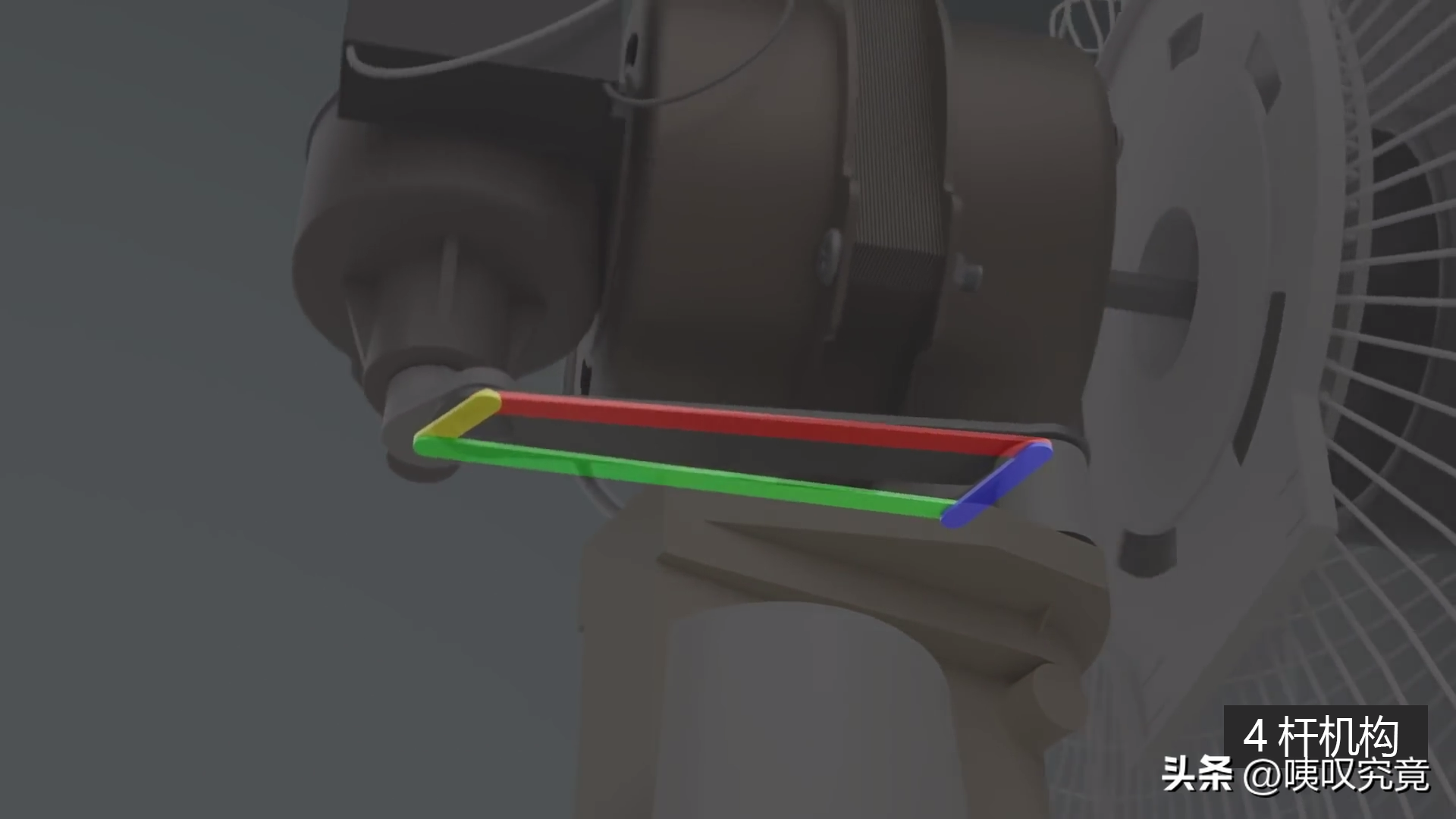

风扇上的4杆机构就在这里,黄色的是曲柄,不同的是风扇的固定杆是右边蓝色的短杆,看下图
那么问题又来了,电机是如何驱动曲柄旋转的呢?它们并没有直接接触呀?

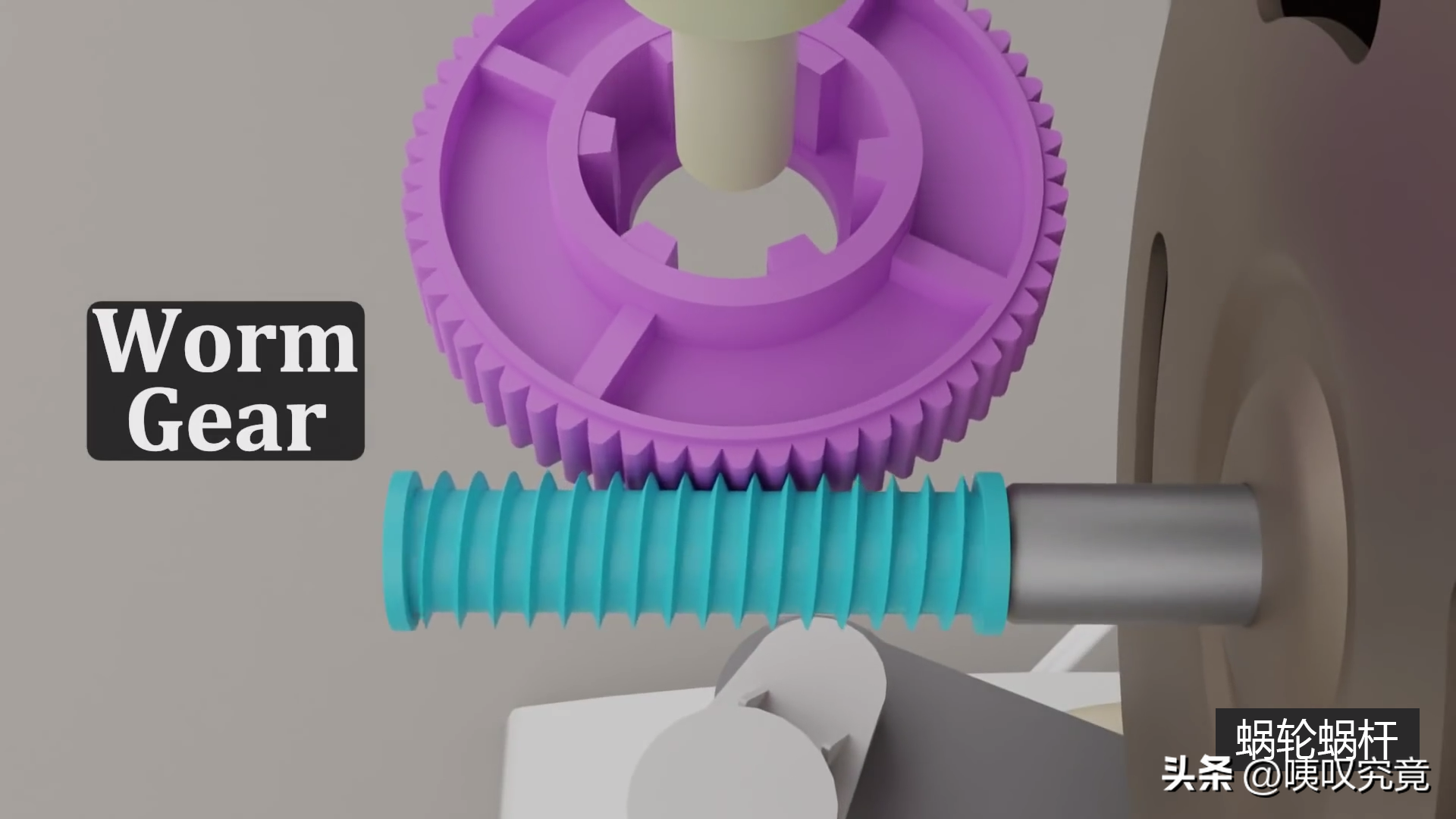

蜗轮与蜗杆

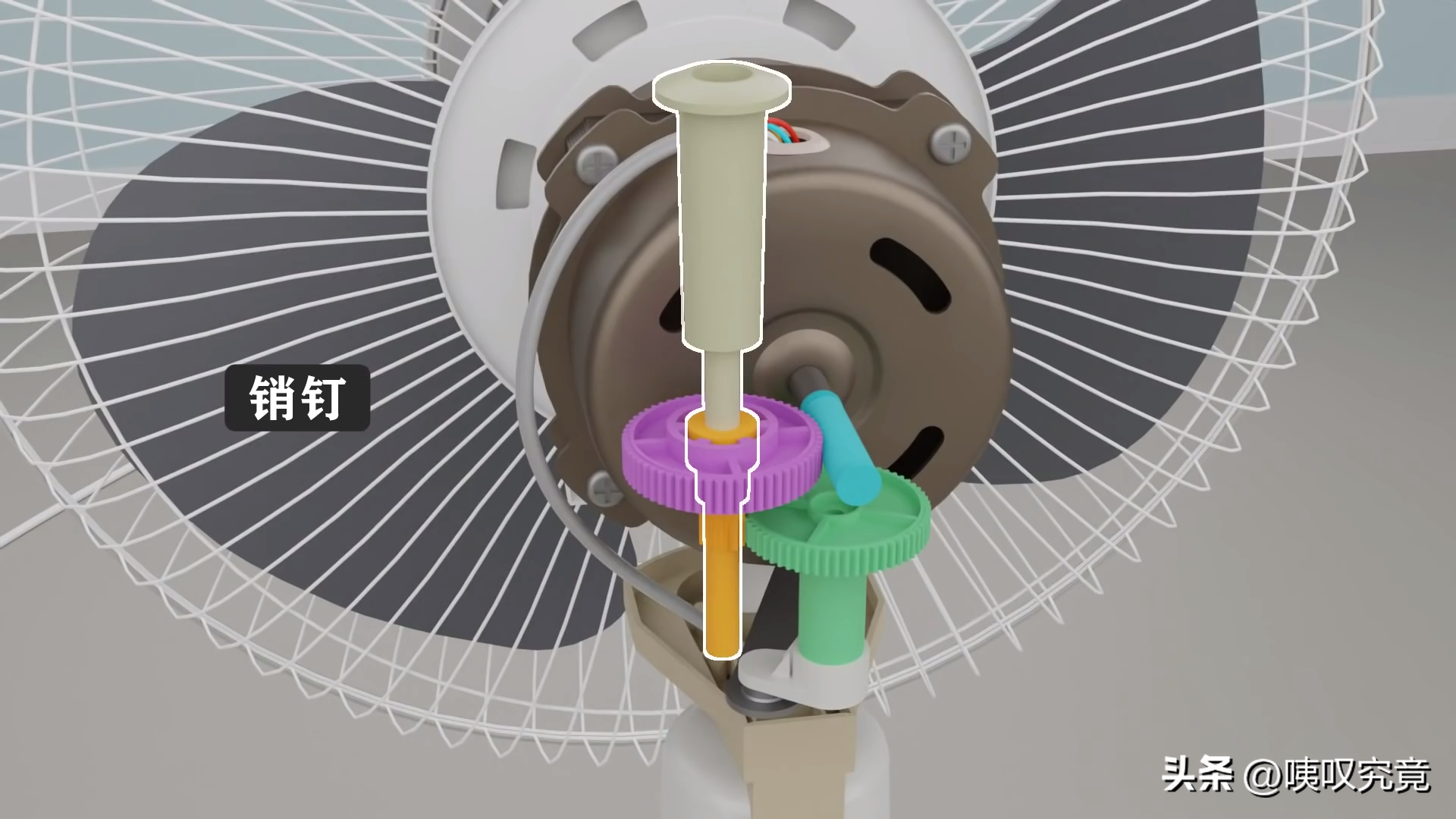

在变速箱内部有一个突出的部分叫蜗杆,紧挨着它的旁边是蜗轮,下面是一个直接连接在曲柄上的齿轮,销钉将这些齿轮连接在一起

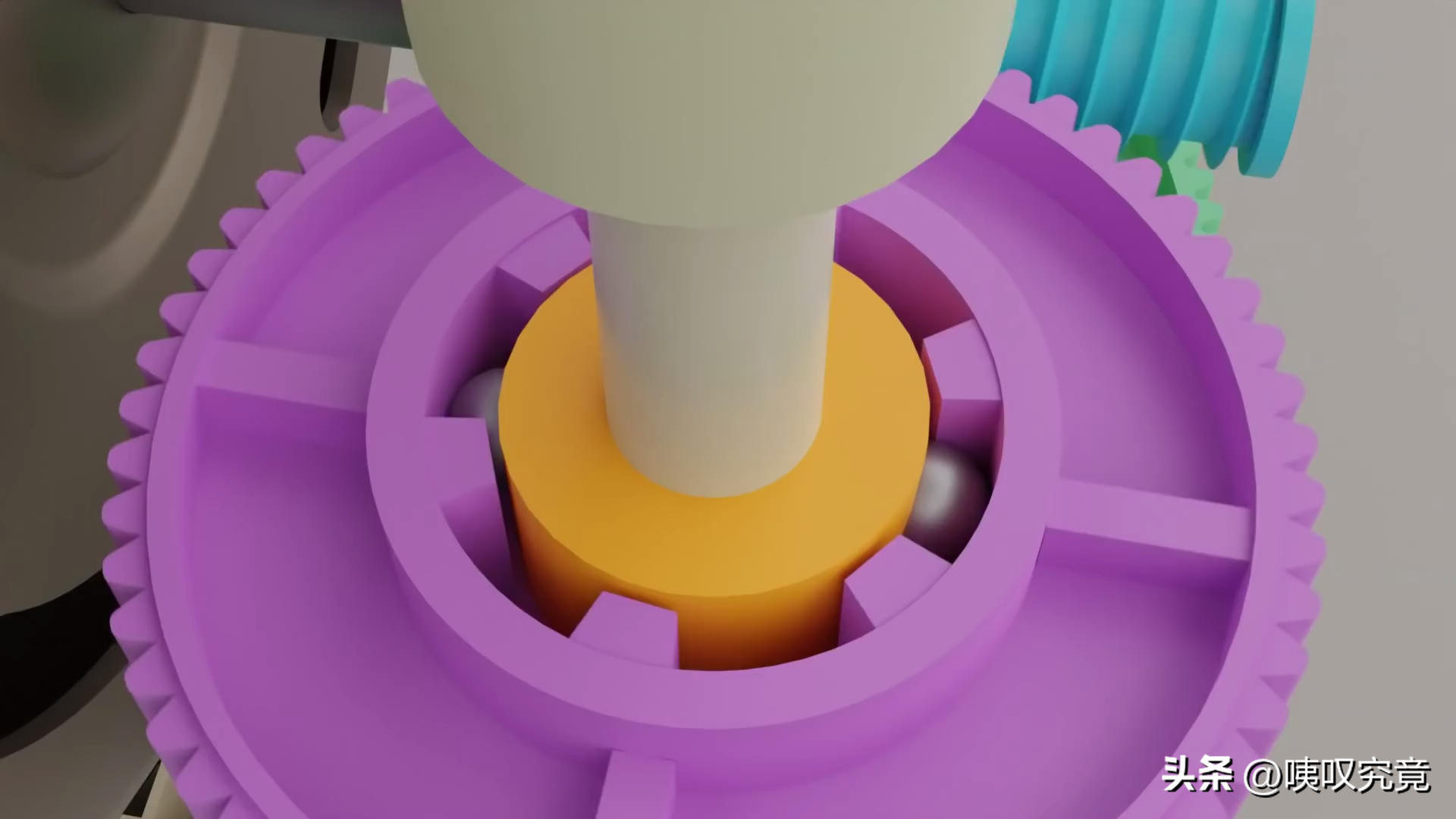

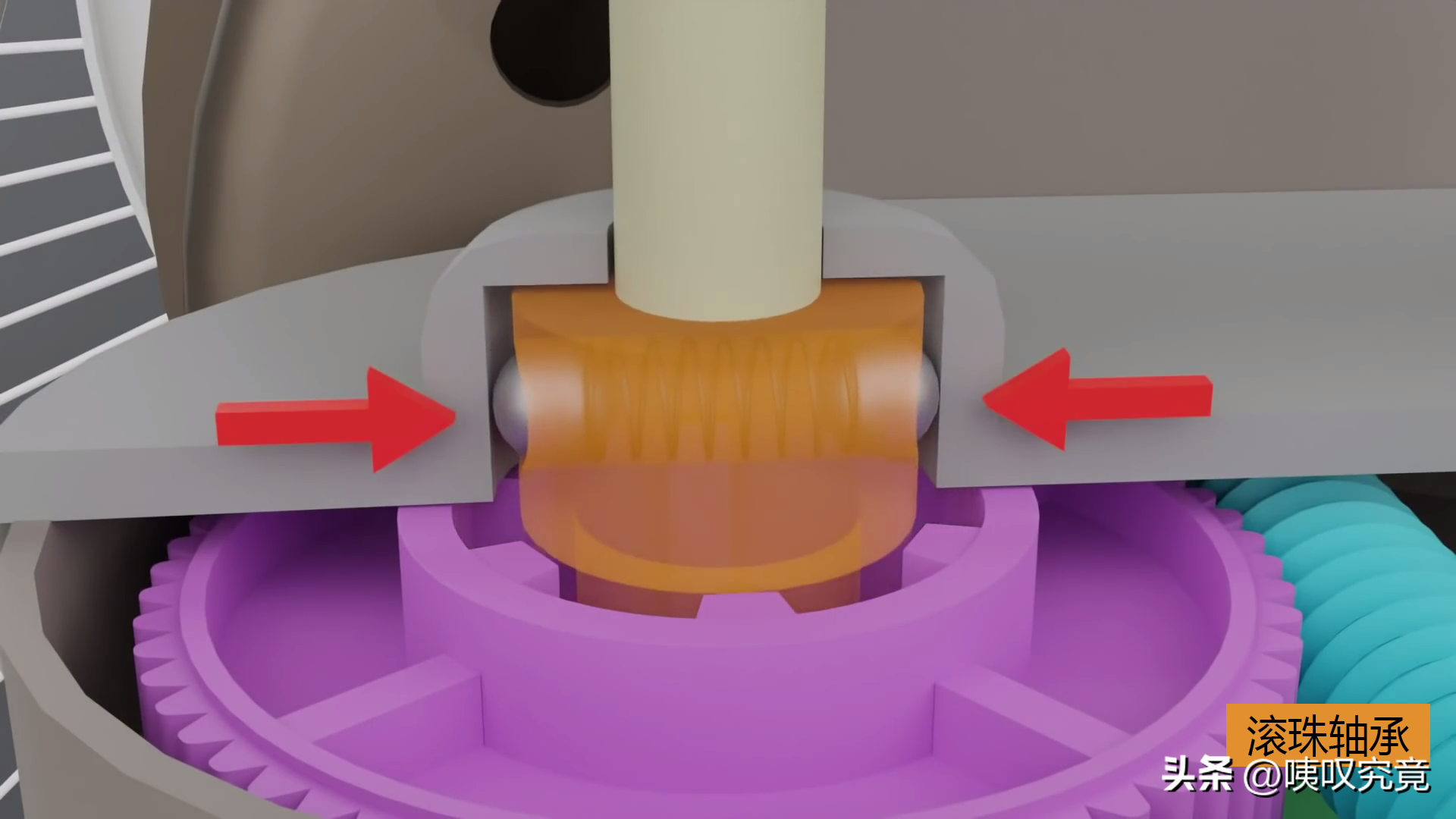

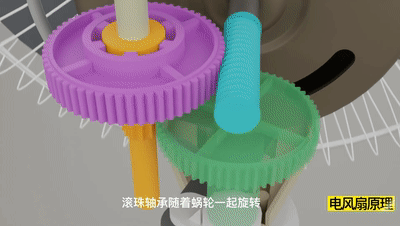

销钉的顶部有一个带两个滚珠轴承的弹簧,按下销钉时,弹簧伸出的距离刚好够使滚珠卡住蜗轮并与之一起旋转
旋转的销钉又刚好带动与它咬合在一起的曲柄上的齿轮旋转,然后驱动曲柄旋转,使4杆机构来回摆动,于是我们的风扇就左右摇摆起来了
当我们拔起销钉时,它不会与蜗轮一起旋转,因此它下面的任何东西都不会旋转,风扇就只能对着一个方向吹风了
按下销钉,风扇再次摇摆起来,夏天的风,不久就要来啦~
